Réalisation d'un débit de panneaux avec DebitPro 1.6 Cet article décrit pas à pas la réalisation d'un débit de panneaux avec le logiciel d'optimisation de découpe DebitPro 1.6 à l'aide d'un exemple concret. nous souhaitons réaliser le débit ci-dessous en optimisant le placemement des pièces à découper dans les panneaux de façon à limiter les chutes non réutilisables.
Nous possedons les panneaux suivants dans notre stock :
|
|
|
|
|
|
Paramétrage Avant de procéder à la réalisation de notre premier débit, nous devons déterminer l'unité de mesure qui sera utilisée par DebitPro. Dans le ruban situé dans le haut de la fenêtre du logiciel, nous cliquons sur le menu "Options\Unité de mesure". |
 |
|

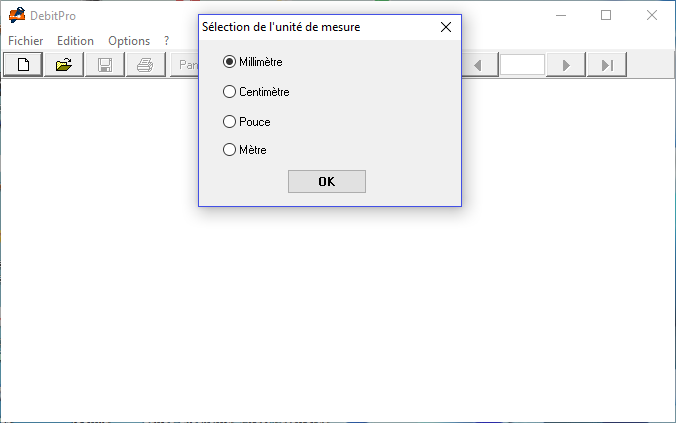

Nous sélectionnons l'option Millimètre pour l’unité de mesure dans laquelle nous souhaitons travailler (vous pouvez bien sûr choisir une autre unité de mesure en fonction de vos préférences). L'unité de mesure choisie sera utilisée par DebitPro pour l'affichage de toutes les dimensions des panneaux et des pièces ainsi que pour le calcul des surfaces ! Une fois la sélection de l'unité de mesure effectuée, nous validons en cliquant sur le bouton "OK". |
|
|

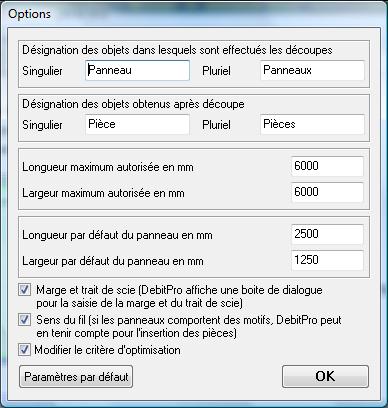

Nous devons aussi vérifier que les autres options correspondent à ce dont nous avons besoin pour réaliser notre débit. Dans le ruban situé dans le haut de la fenêtre du logiciel, nous cliquons sur le menu "Options\Options". Nous ne modifierons pas les noms définis par défaut par DebitPro pour désigner les panneaux et les pièces qui sont ceux utilisée dans la menuiserie (vous pouvez bien sûr définir des noms pour les panneaux et pour les pièces qui correspondent à ceux utilisés dans votre activité). Les autres options, longueur et la largeur maximum, longueur et la largeur par défaut des panneaux nous conviennent pour notre débit ainsi les options pré-cochées, saisie de la marge et du trait de scie, sélection du sens du fil et modifier le critère d’optimisation. Nous fermons la fenêtre en cliquant sur le bouton "OK". |
|
|

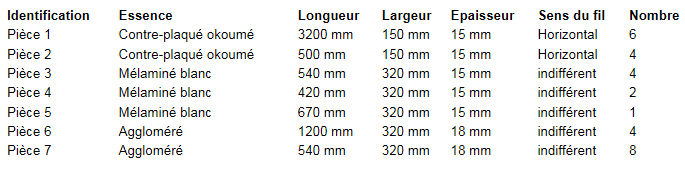

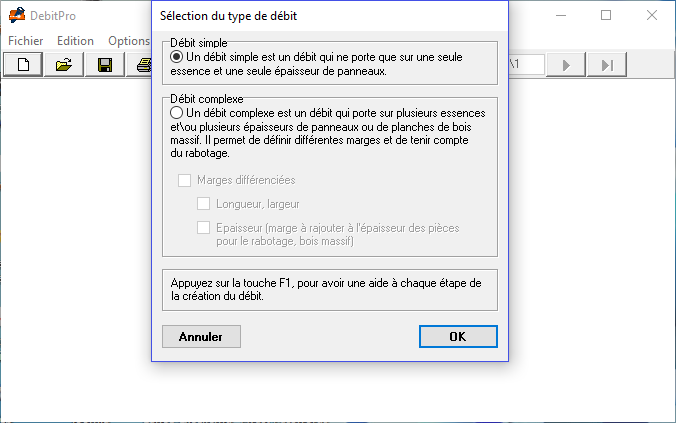

Saisie des informations du débit de panneaux Nous pouvons enfin passer à la création de notre débit. Voici la liste des dimensions et formats des pièces que nous voulons découper : Voici les panneaux que nous possedons dans notre stock : Nous cliquons sur le bouton représentant une page blanche afin de demander à DebitPro la création d’un nouveau débit. Nous sélectionnons Débit complexe pour le type de débit que nous souhaitons réaliser puis nous cochons la case "Marges différenciées". Une fois la sélection du type de débit effectué, nous validons en cliquant sur le bouton "OK". |
 |
|

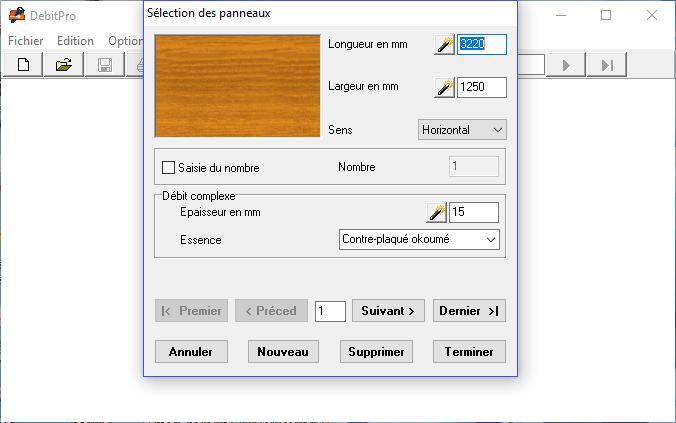

Nous en sommes à la saisie des dimensions, essences et sens du fil des panneaux (la fenêtre de saisie c'est ouverte automatiquement apres la fermeture de la fenêtre de saisie du type de débit). Nous devons changer les valeurs par défaut pour la longueur et la largeur du panneau proposé (panneau 1), puis créer deux autres panneaux comportant les dimensions du tableau ci-dessous correspondant à des panneaux que nous possédons dans notre stock ou souhaitons utiliser pour réaliser notre débit. Par défaut DebitPro donne la valeur 1 au nombre de panneaux. Nous ne changeons pas cette valeur et laissons DebitPro se charge de calculer le nombre de panneaux nécessaires à la découpe de toutes les pièces que nous saisirons par la suite. Une fois la saisie de formats de panneaux effectuée, nous validons en cliquant sur le bouton "Terminer". |
 |
|

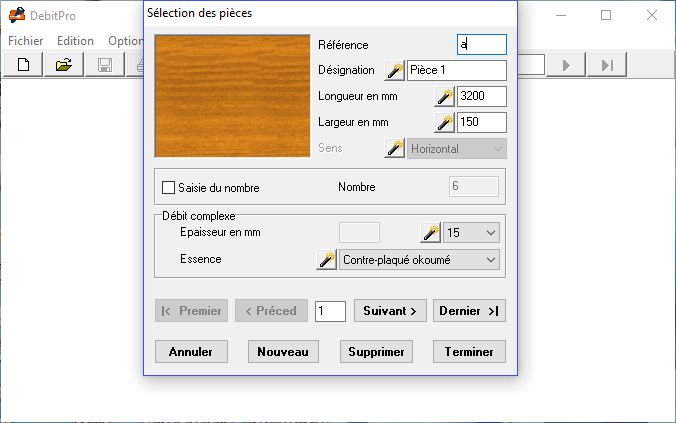

Passons maintenant à la saisie des dimensions et des quantités des pièces de votre débit (la fenêtre de saisie c'est ouverte automatiquement apres la fermeture de la fenêtre de saisie des panneaux). Nous devons saisir les données figurant dans le tableau ci-dessous dans champs de saisies et les listes déroulantes correspondantes. Noté que quand vous créerez votre propre débit, il est très important d'être cohérent entre les dimensions, sens du fil et de l’essence que saisirez pour les panneaux et les pièces. Une fois la saisie de formats de pièces effectuée, nous validons en cliquant sur le bouton "Terminer". |
 |
|
Nous en sommes à la saisie des valeurs des marges et de l’épaisseur du trait de scie (la fenêtre de saisie c'est ouverte automatiquement apres la fermeture de la fenêtre de saisie des pièces). Nous ajoutons une marge aux dimensions des pièces lors de la première découpe, qui sera supprimée lors d’une seconde découpe. Nous choissons une valeur de 20 mm pour la marge ajoutée à la longueur, une valeur de 10 mm pour la marge ajoutée à la largeur et de 3 mm pour l’épaisseur du trait de scie. Une fois la saisie des valeurs des marges et de l’épaisseur du trait de scie, nous validons en cliquant sur le bouton "OK". |
|
|
Résultat de l'optimisation du débit de panneaux DebitPro génère un schéma affichant le placement des pièces à l'intérieur des panneaux après avoir calculé ce placement afin de l'optimiser de façon à minimiser la quantité de chutes inutilisables. Si toutes les pièces ne peuvent êtres découpées dans les panneaux définis lors de la saisie, DebitPro ajoute de nouveaux panneaux dont les formats sont identiques à ceux qui ont étés saisis, afin de pouvoir obtenir le placement de toutes les pièces du débit dans des panneaux. Nous utilisons les flèches de déplacement pour afficher les autres panneaux ainsi que le placement des pièces à l’intérieur. Nous pouvons Imprimer le schéma pour cela nous cliquons sur le bouton représentant une imprimante. Ainsi nous pourrons utiliser les côtes des dessins pour tracer sur les panneaux réels, les traits de découpes qui nous permettrons d’obtenir les différentes pièces du débit. |
 |
|

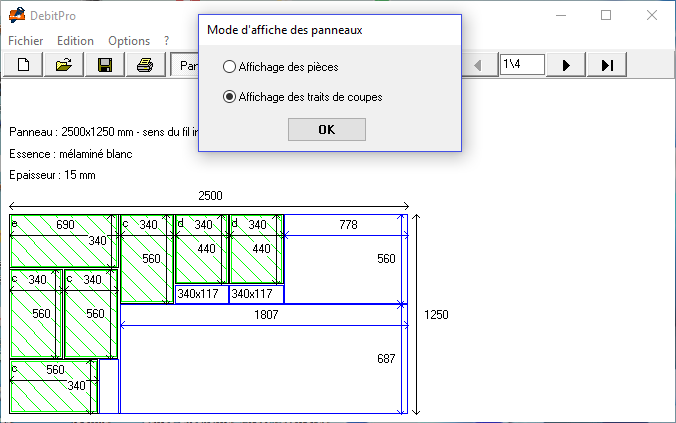

Cliquons sur le bouton situé juste à la droite du bouton "Panneau". Cela ouvre une fenêtre qui nous permet de changer le mode d’affichage des panneaux du débit. Nous sélectionnons "Affichage des traits de coupes", puis nous validons en cliquant sur le bouton "OK".
|
 |
|

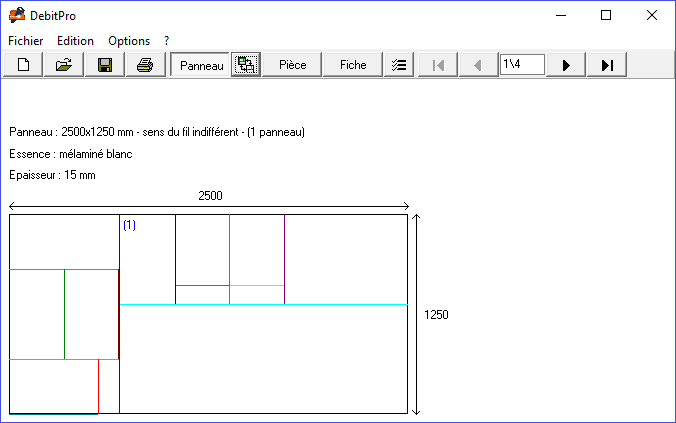

DebitPro affiche les différents traits de coupes en attribuant chacun une couleur différente. Si nous cliquons sur le bouton imprimante, c’est la vue comportant les traits de coupes dans les panneaux du débit qui va s’imprimer.
|
 |
|
Cliquons sur le bouton "Pièce". DebitPro affiche les dessins des pièces comportant les côtes de celles-ci. Si nous cliquons sur le bouton imprimante, c’est la vue comportant toutes les pièces du débit qui va s’imprimer. |
 |
|

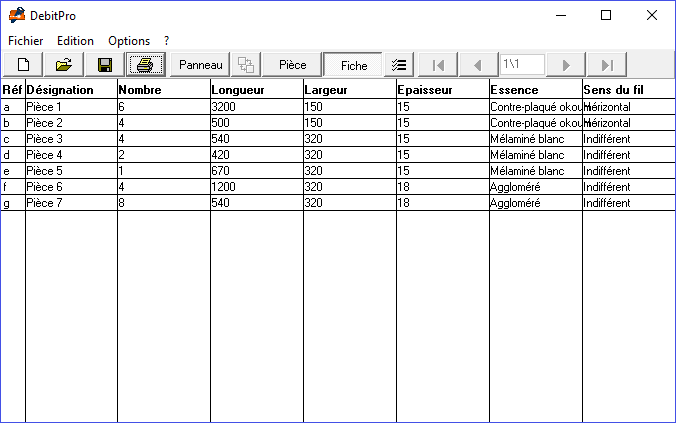

Cliquons maintenant sur le bouton "Fiche". DebitPro affiche la fiche de débit correspondant aux différentes pièces saisies lors de la préparation du débit. Si nous cliquons sur le bouton imprimante, c’est la vue comportant la fiche de débit qui va s’imprimer. |
 |
|

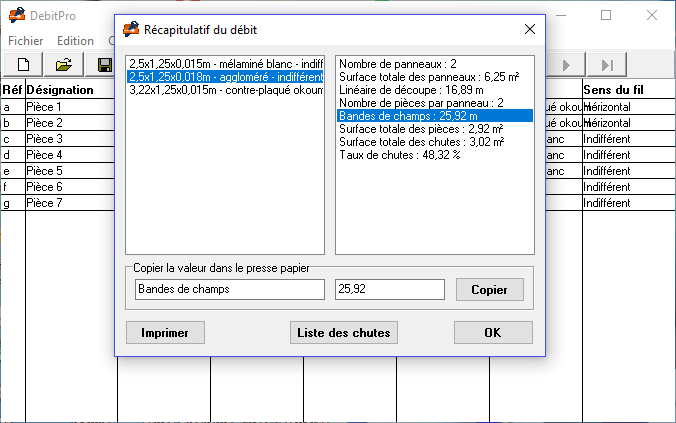

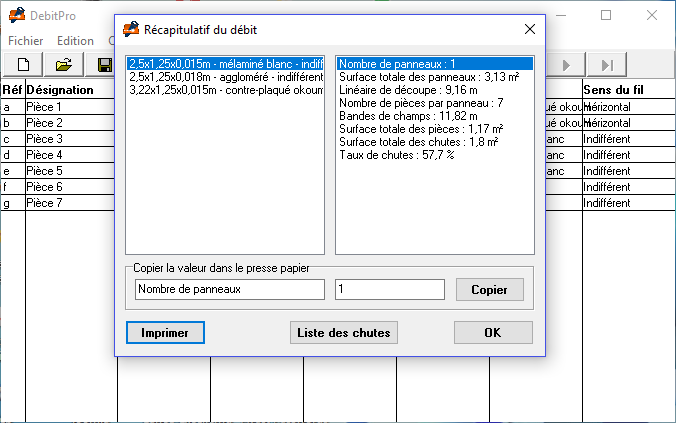

Cliquons sur le bouton Récapitulatif, situé juste à droit du bouton Fiche. Cela ouvre une fenêtre qui nous permet de voir le récapitulatif du débit réalisé, de pouvoir imprimer celui-ci et de pouvoir copier des différentes données produites dans le presse papier afin de pouvoir les exploiter dans un tableur Excel ou une autre application (logiciel de devis/facture par exemple). Le récapitulatif du débit nous donne :
|
 |
|
En sélectionnant un format de panneau dans la partie gauche du récapitulatif, toutes les informations le concernant, s’affichent dans la partie droite de la fenêtre. En sélectionnant une valeur dans la partie droite, celle-ci (description et valeur) s’affiche dans la zone Copier la valeur dans le presse papier. Si nous sélectionnons par exemple le second panneau dans la partie gauche et sélectionnons ensuite "Bandes de champs" dans la partie droite, c’est la valeur des bandes de champs que peut être copiée dans le presse papier afin d’être collée ensuite dans un autre logiciel. Nous pouvons imprimer le récapitulatif en cliquant sur le bouton "Imprimer". |
 |
|

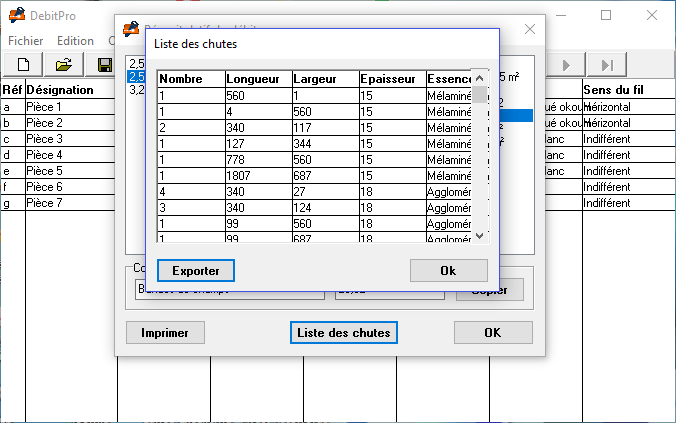

Cliquons maintenant sur le bouton "Liste des chutes". Cela ouvre une fenêtre qui nous permet de visualiser les chutes générées par le débit et d’exporter ces données dans un fichier au format csv.
|
 |
| Si nous cliquons sur le bouton "Exporter".

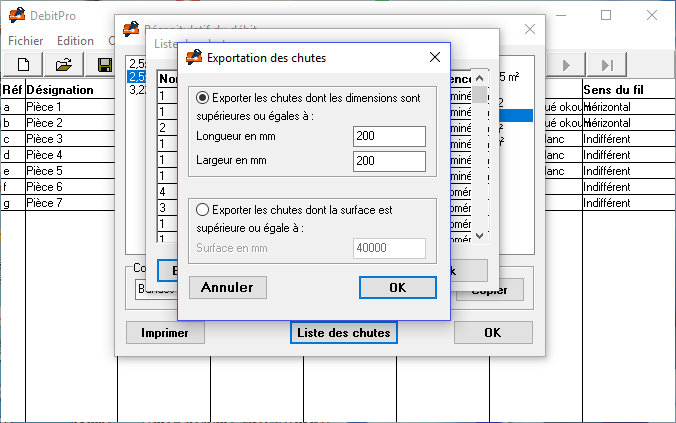

Cela ouvre une fenêtre qui nous permet de sélectionner les critères déterminant quelles chutes seront exportées (dimensions ou surfaces). Ces données peuvent ensuite éventuellement être importées dans un logiciel de gestion de stock. Si nous cliquons sur le bouton "OK", DebitPro créé un fichier csv comportant les données de la liste des chutes correspondant aux critères de sélection choisis. |
 |
| Cet article expliquant guide la réalisation pas à pas d'un débit de panneaux avec le logiciel d'optimisation de découpe DebitPro 1.6 est terminé. j'èspère qu'il aidera certains utlisateurs qui rencontrent des difficultés lors de la réalisation de leur premiers débits avec le logiciel. | |
|
|
|
|
